Bodovací zařízení - BN 20

Bodovací zařízení se vemi efektivně podílí na výrobním programu mnohých firem,

zvláště těch podniků, které se zabývají tzv. drátěným programem nebo řeší bodové spoje, ať již kvůli jednoduchosti či efektivitě výroby nebo požadavkům technologa.

Dnes 5.8.2024 vám chci představit servisní zásah na BN 20.

 V zadání bylo oproti běžné modernizaci požadavek:

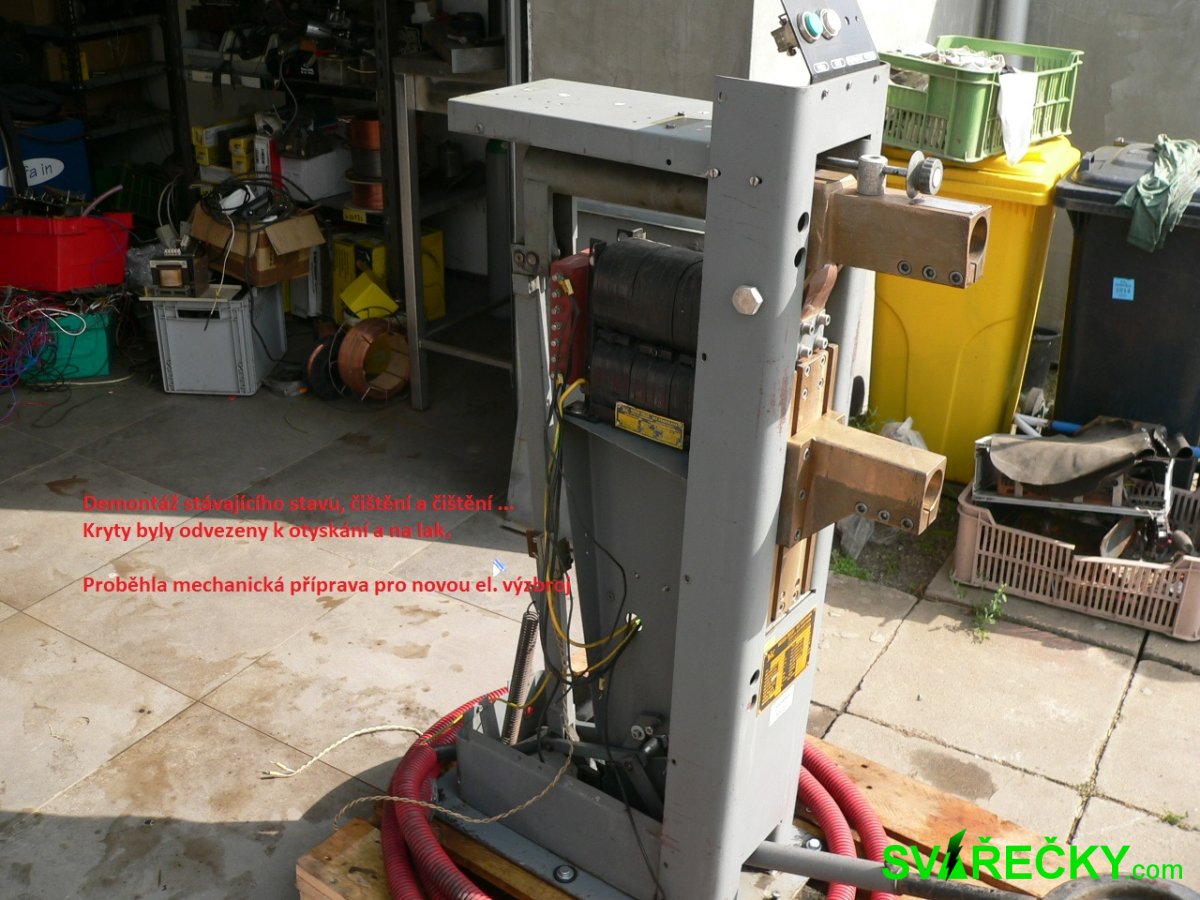

- lakování zařízení

- zabezpečení spuštění proti nedovolené manipulaci

- výzvou je i speciální výložník - tedy spíše jak uchladit jeho hrot

jinými slovy:

 "dát ji dohromady" tak, aby byla jak provozuschopná a "hezká".

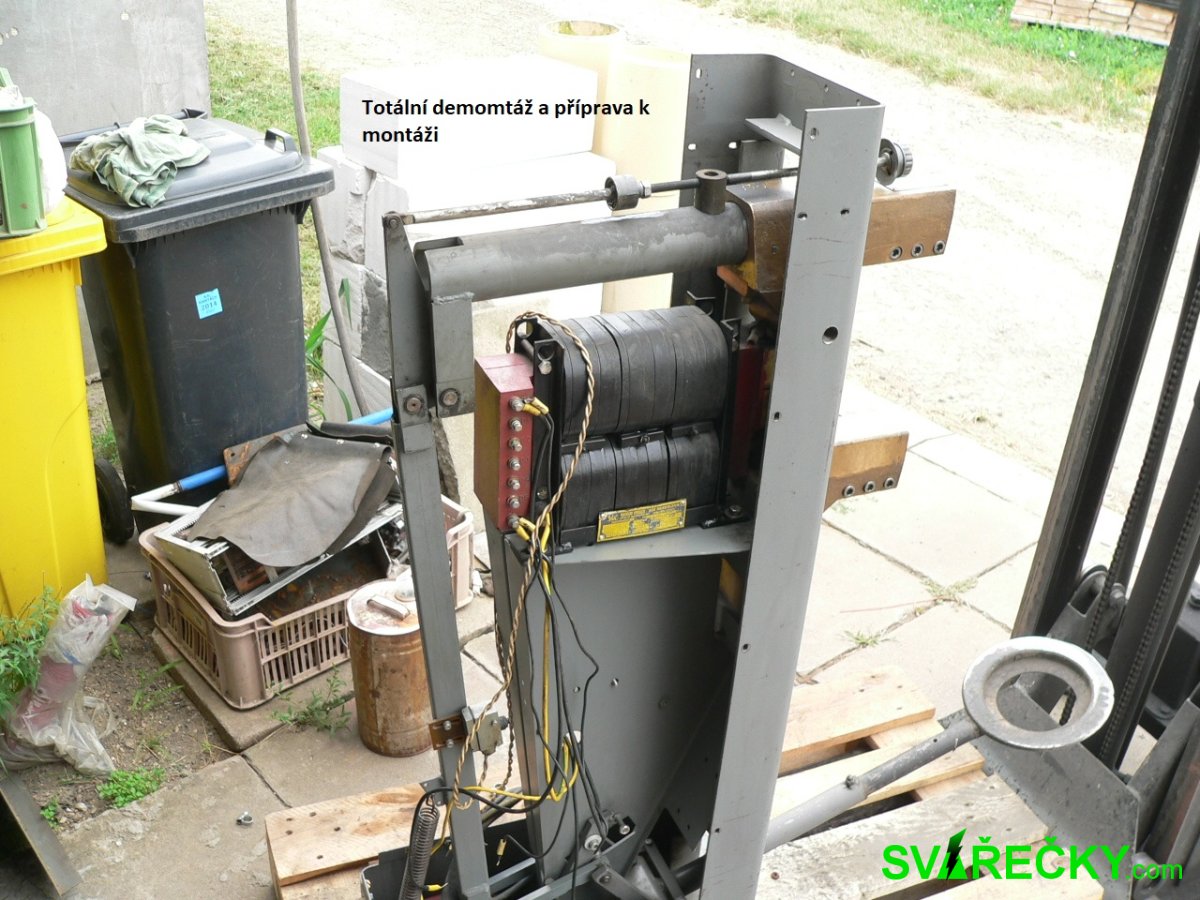

Ovšem, jak je možné vidět na fotografiích, vše se vyvíjelo kladně.

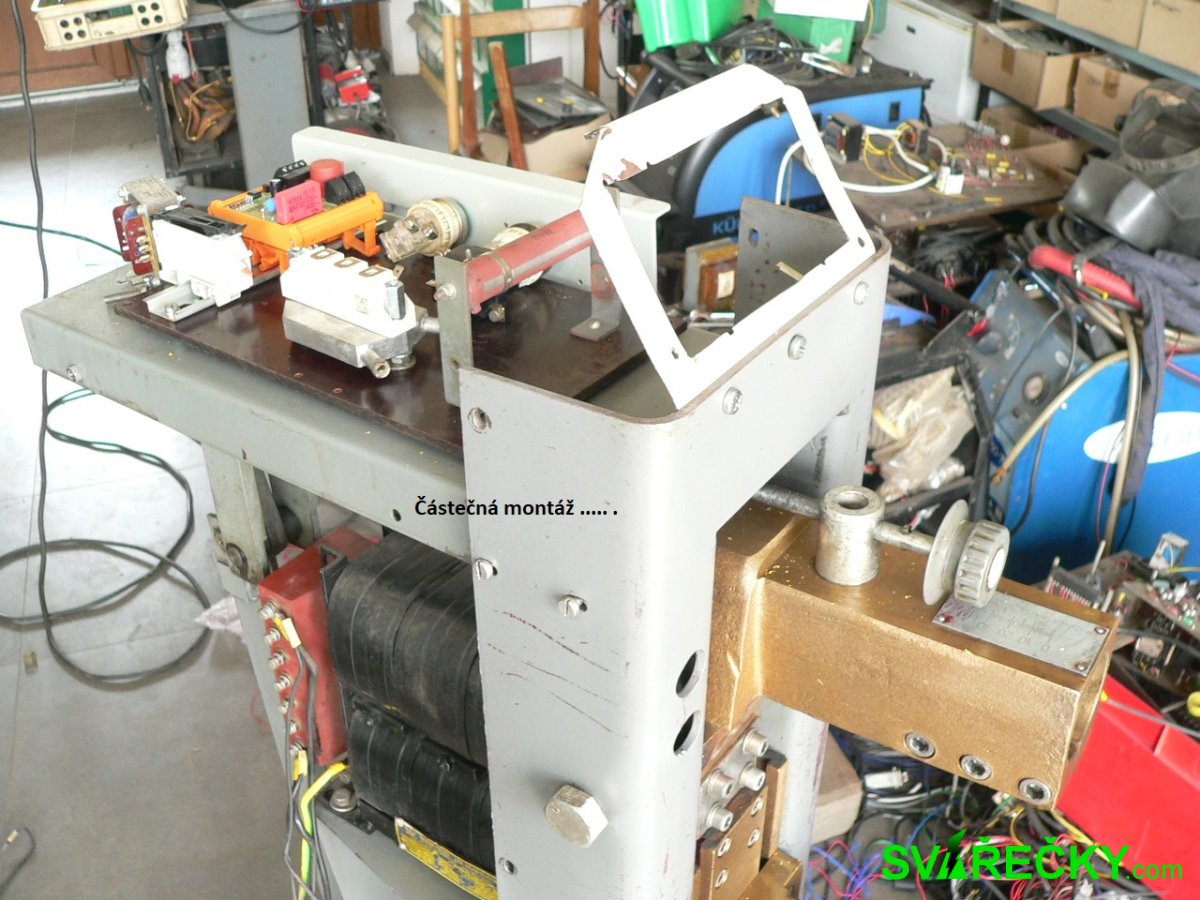

Čekalo se na lakování krytů, jejichž návrat podmiňuje montáž odpojovače. Montáž odpojovače má korespondovat s krytem tak, aby tvořily oba komponenty jeden úhledný celek.

Malý "souboj" byl sveden s dodavatelem elektro dílů, neboť ačkoli jsem osobně demonstroval, podle mne polopatisticky, co chci a jak má odpojovač fungovat, tak po třech dnech přišlo zařízení, ale opačné funkce.

No, nevadí nikdo nejsme dokonalí, tak byla věc vrácena a objednána správná. Tak se i stalo.

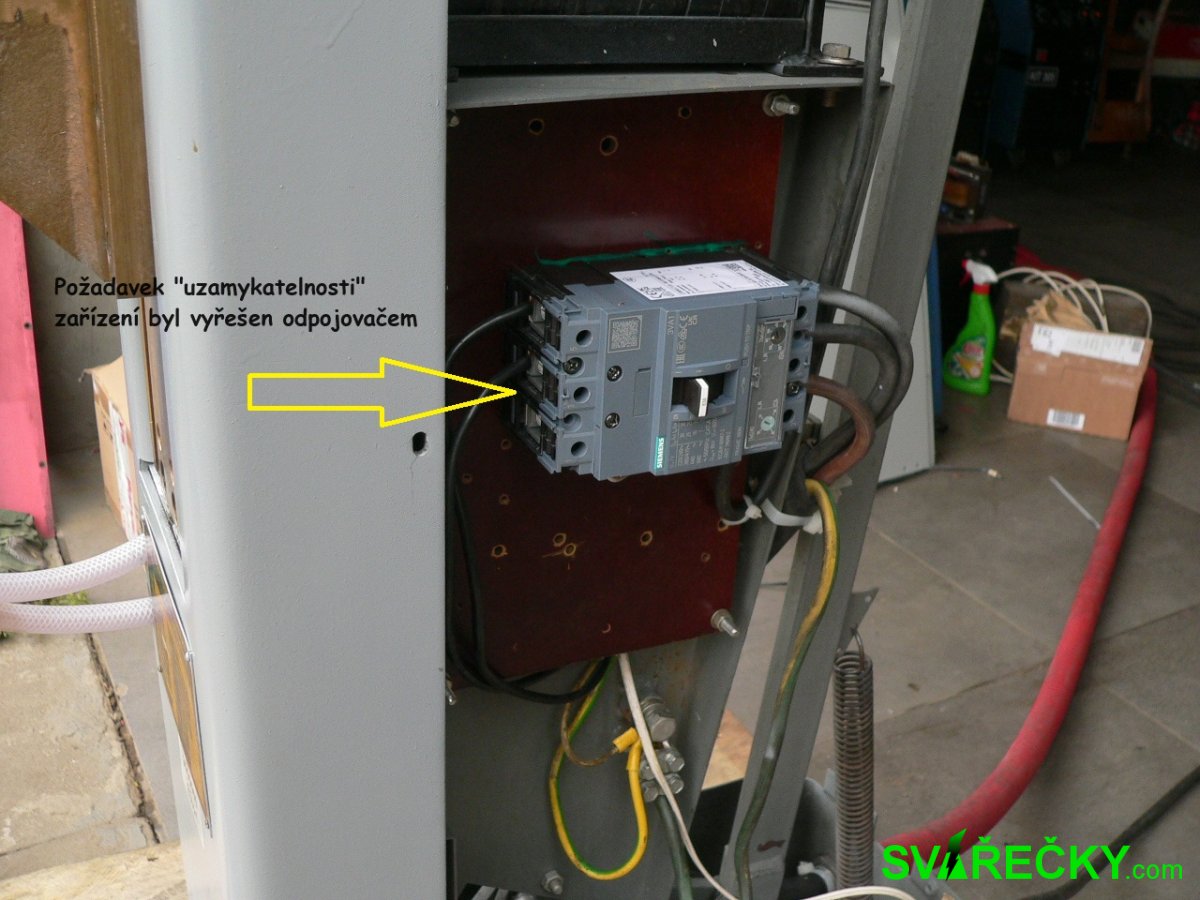

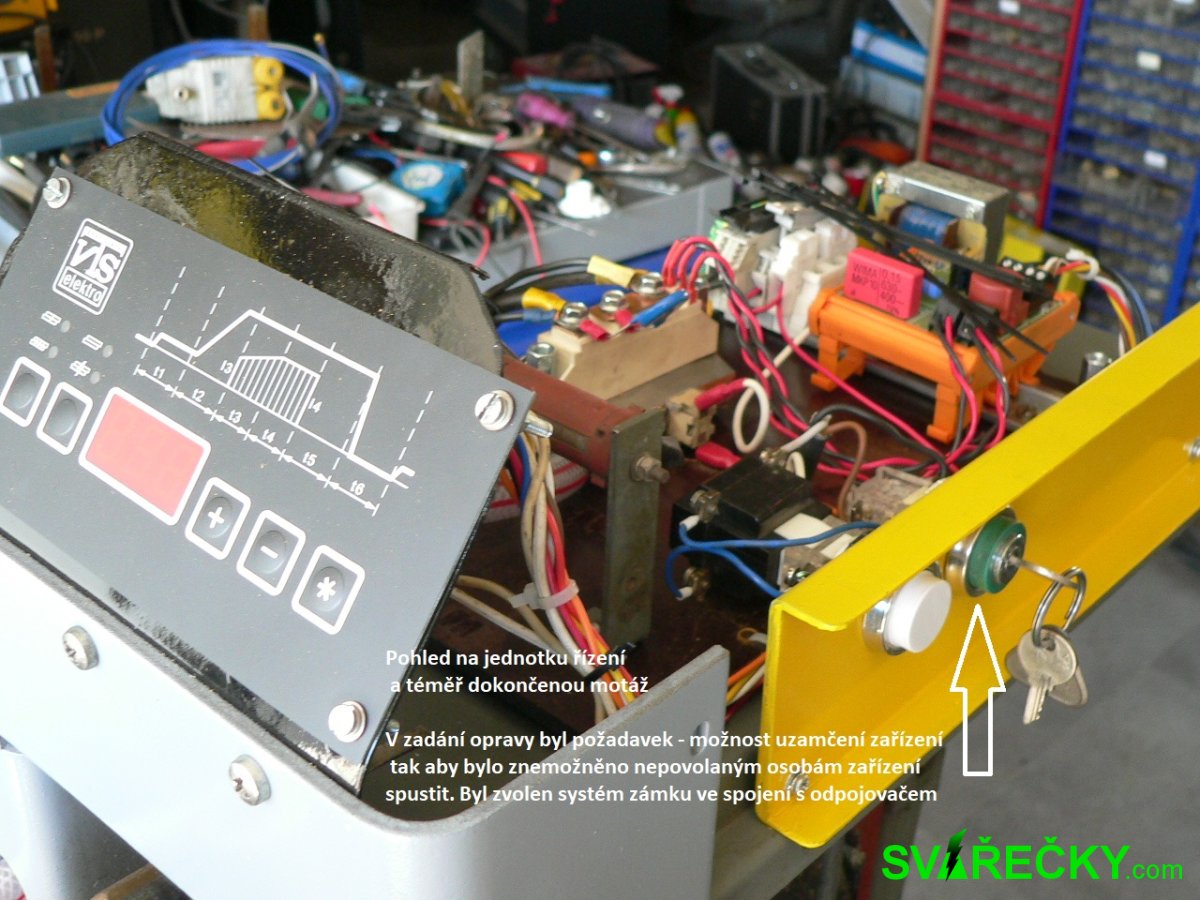

Požadavek, aby nepovolaná osoba nemohla zařízení spustit., bych mohl řešit nějakým krytem na páku deonu a ten opatřil visacím zámkem. Ovšem, uznejte, zmodernizované zařízení, nový lak a na zařízení bude kryt s nějakým VISACÍM ZÁMEKM.
Přece jen jsme trochu technici a malinko elegance nám bude slušet.

Je ale pravdou, že každá "revoluční myšlenka" má své ..... . A tak jsem kvůli elementu do odpojovače najel 72km.

Věc se má k závěru, naštěstí byla rekontrukce zvolena v době celozávodní dovolené a tak mne čas netlačil.

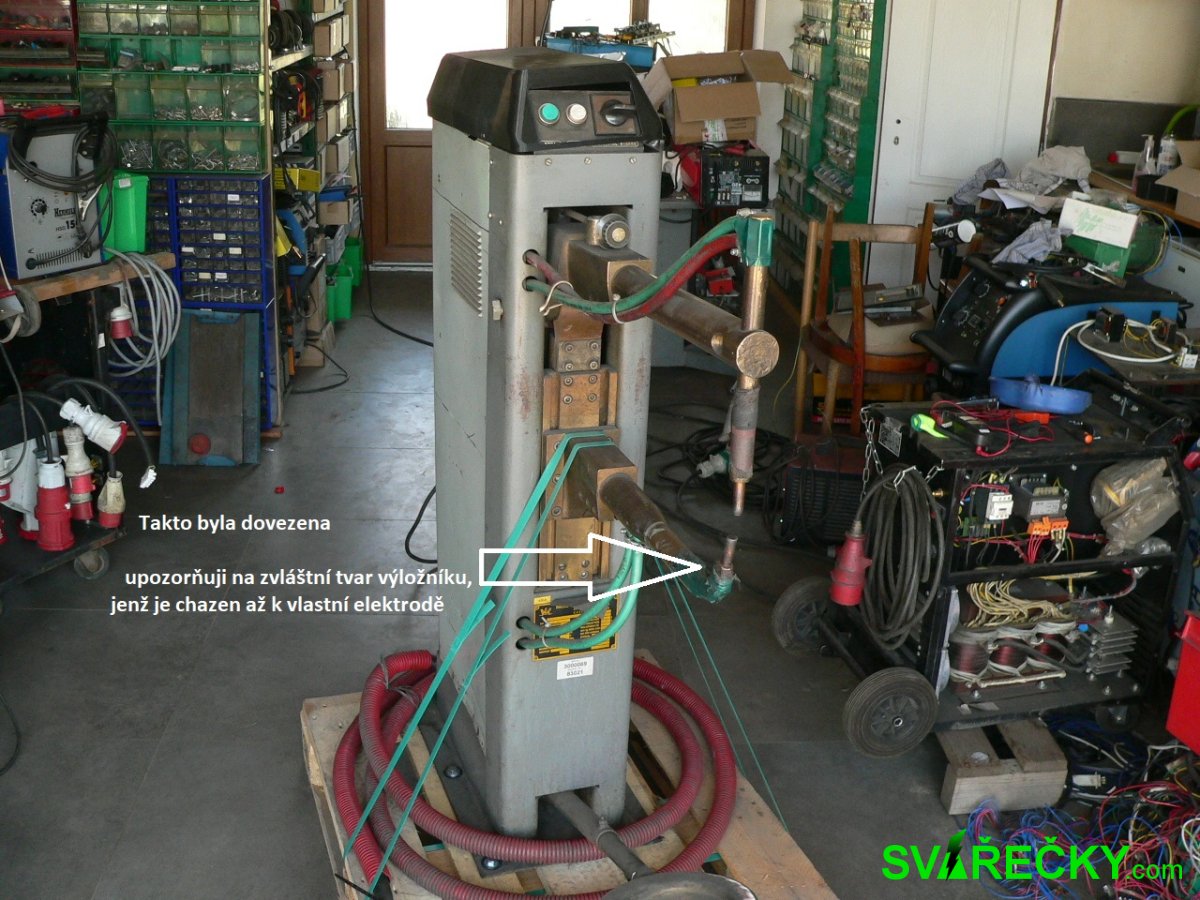

To, co se objevilo, jako echt problém, byla oprava spodního výložníku. Tento byl upraven, patrně pro potřeby výroby tak, že tvoří jeden celek s bodovacím hrotem. Taková zahnutá hokejka.

Ono by to bylo jedno jak je ta sestava vyrobena, ale jak uchladit ten hrot na konci? Po demontáži bylo zjištěno, že ten kdo vyrobil takový výložník nebyl žádný amatér. Čištění tělesa výložníku, montáž urezavělých nátrubků a vymyslet, jak nebo čím, nahradit nefunkční chladící trubičku vedoucí pod bodovací hrot.

I to se povedlo ........... .

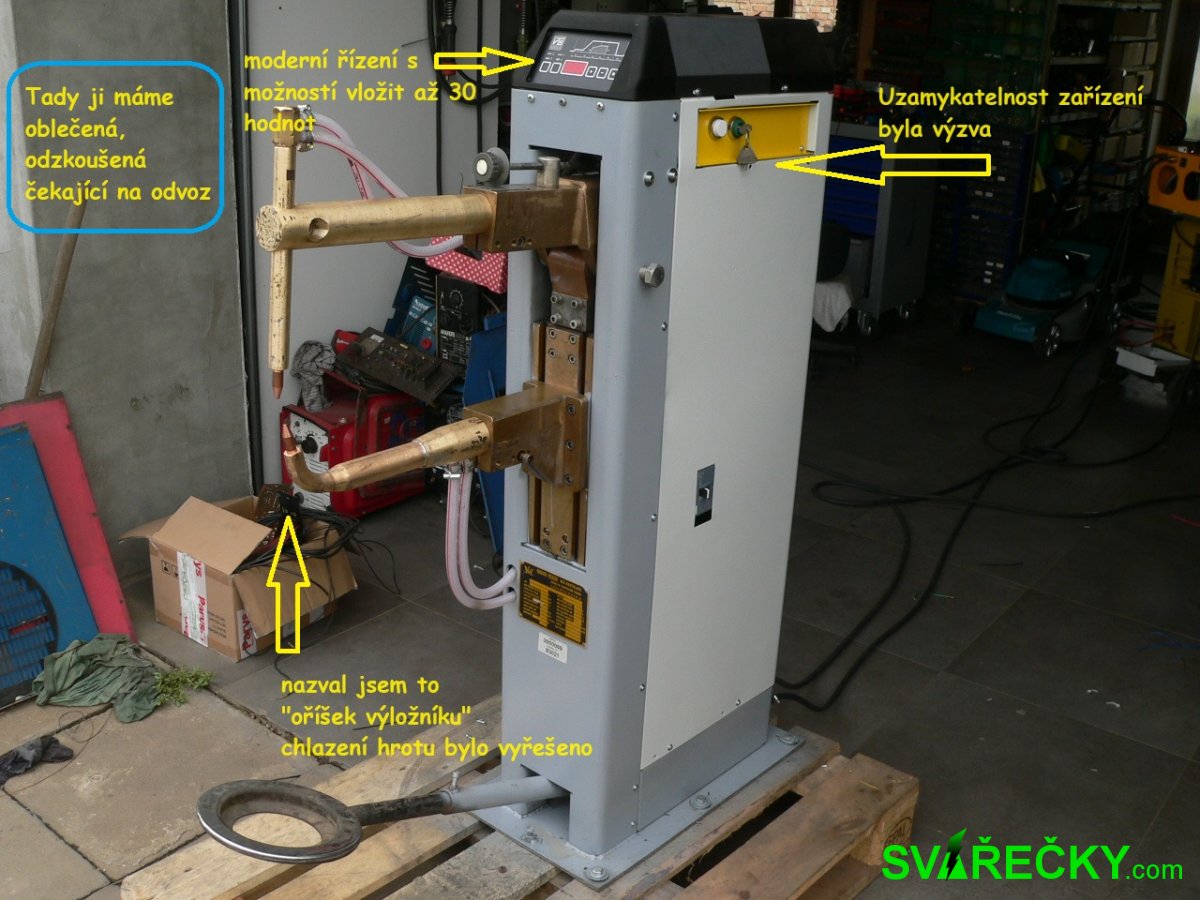

Je to tu!  Hurá, naprogramováno, odzkoušeno, zakrytováno.

Následuje výzva k odvozu....... .

Tak, jako vždy, přeji svým čtenářům

hodně osobních úspěchů

Štěpánek
