PP 315, PP500 následně PPC 315, PPC 500

BEZ Bratislava v osmdesátých letech min. stol. vyvinula a vyráběla svářečky:

PP315, PP 500.

Svým způsobem to byl unikát. Na tehdejším socialistickém "koleně" se začal vyrábět stroj s plynule řízeným šestipulzním usměrňovačem.

Pomocí jednotky řízení osazené TTL logikou, operačními zesilovači a dalšími polovodičovými  prvky, bylo dosaženo všech potřebných funkcí, které mají i dnešní zařízení. Vše konstruováno pro síťovou frekvenci 50Hz. Což z dnešního hlediska bylo sice limitní, ale dobře funkční až do dnešní doby. Srovnání s dnešním procesorovými systémy s invertorovými zdroji není možné. Především s možnostmi mikroprocesorů.

Ovšem svářecí vlastnosti jsou u PP xxx stále aktuální a pro mnohé překvapivé. Z hlediska údržby jsou zařízení opravitelná a přesto že dnes již mají mnohá kolem 40let, stále jsou funkční a využívaná.

Jak jsem už někde psal - pro "pouhé" spojení dvou kusů "železa" potřebujete především svářeče a následně svářečku a pro tuto konstalaci PP 315 BOHATĚ vyhovuje.

Popis konstrukce :

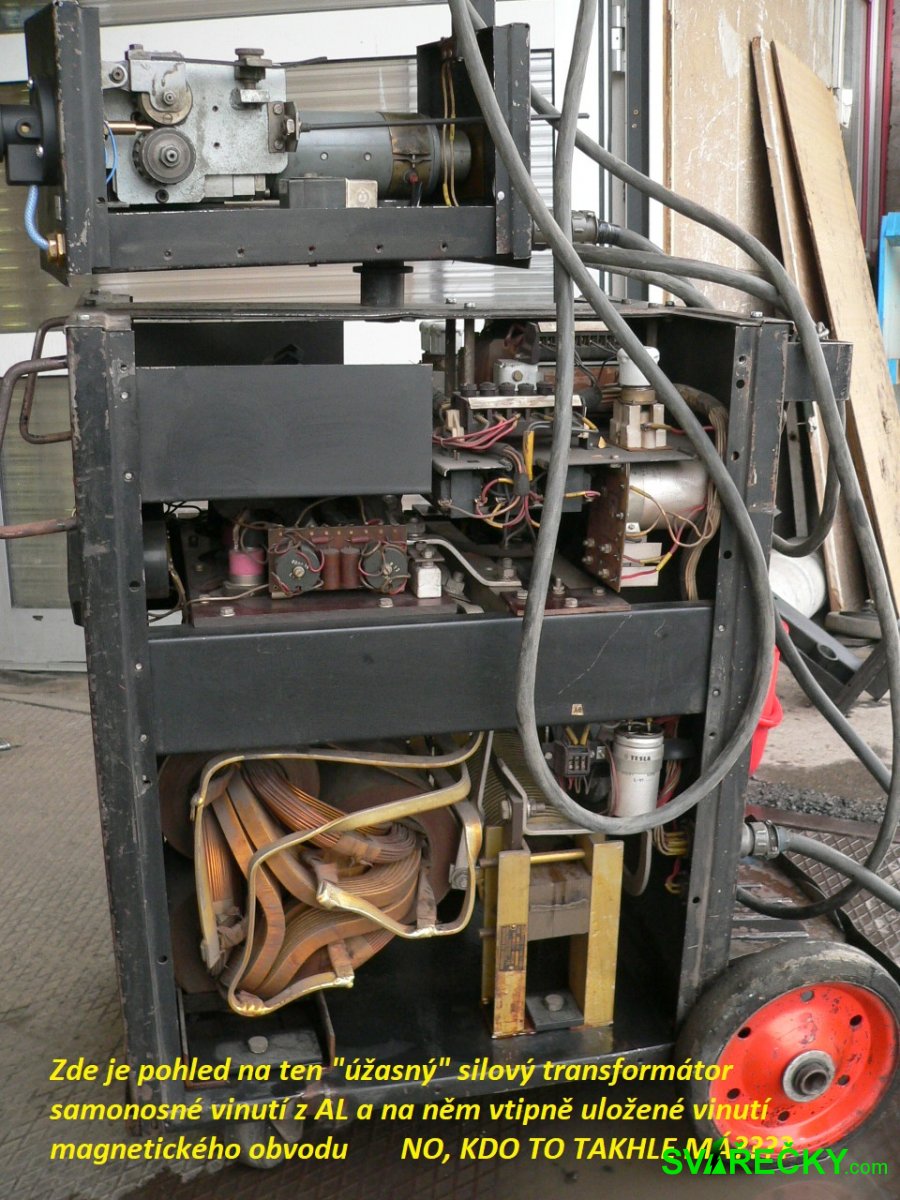

srdce tvoří silový transformátor. Jeho konstrukce opět jedinečná a myšlenka tvůrce naprosto unikátní.

SAMONOSNÉ VINUTÍ TRANSFORMÁTORU NA JEHOŽ VINUTÍ JE NAVINUT TRANFORMÁTOROVÝ PLECH. Ten tvoří prstenec, přes nějž se uzavírá magnetiké pole jednotlivých fází. Toto provedení má několik výhod:

• úspora váhy, kde mohutné "MI" plechy nahradily tři smotky trafoplechů
• "vzdušnost" samonosné vinutí umožňuje velmi účinné chlazení jak samovolné, tak nucené
• účinnost - v jádru jsou minimální ztráty např. vířivými proudy
• šetipulzní fázově řízený tyristorový usměrňovač - klasické konstrukce osazený polovodi ČKD či sovětské výroby nemá žádné záludnosti a je téměř identický s WTU
• Jednotka řízení budí respekt, v kovovém rámu jsou umístněny dvě desky řízení. Jedna řídí ovládání zařízení a druhá výkonový blok.

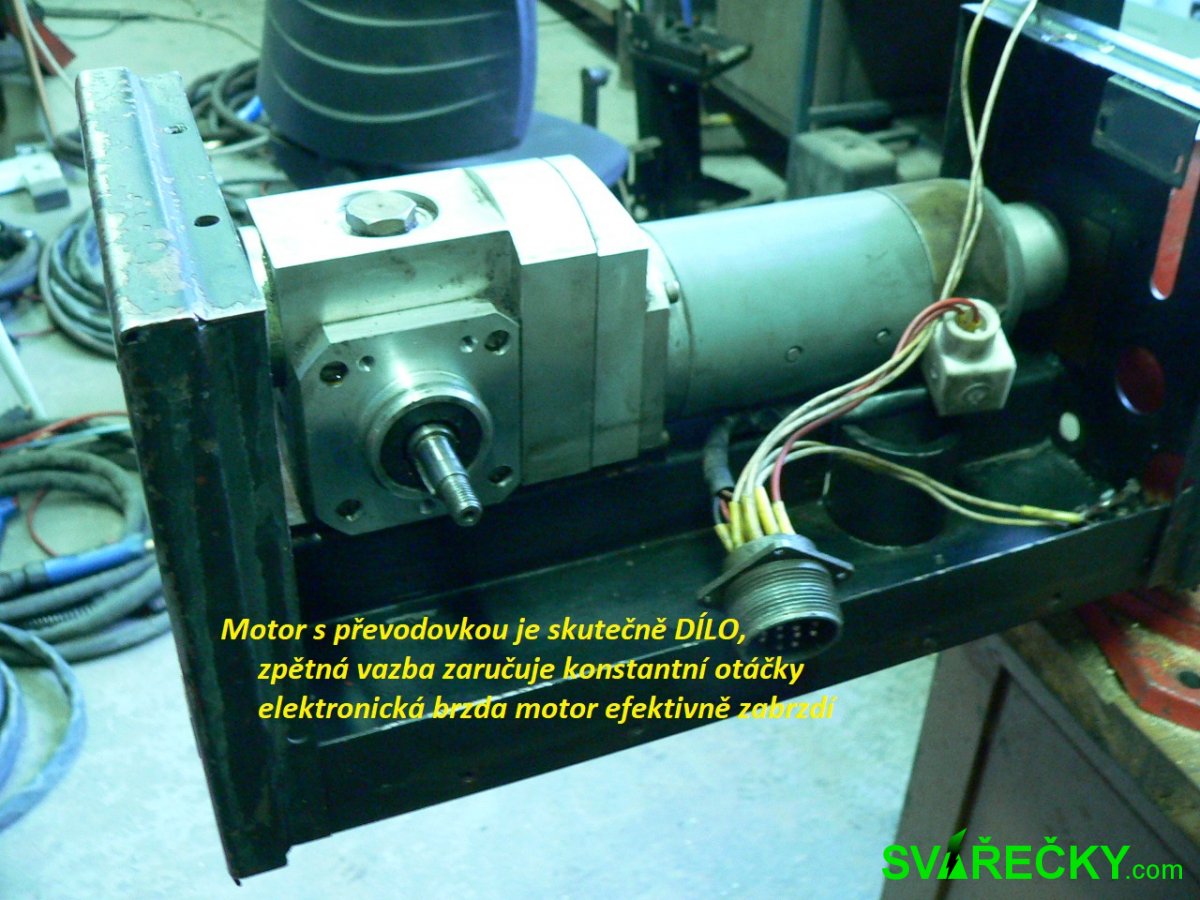

• Podavač je dvoukladkový a motor s převodovkou je vpodstatě opět jedno velké dílo

Zařízení nemá problém s drátem od 0,6 až po 1,6mm. Problém nečiní ani délka hořáku od 3metrů až po 5metrů.

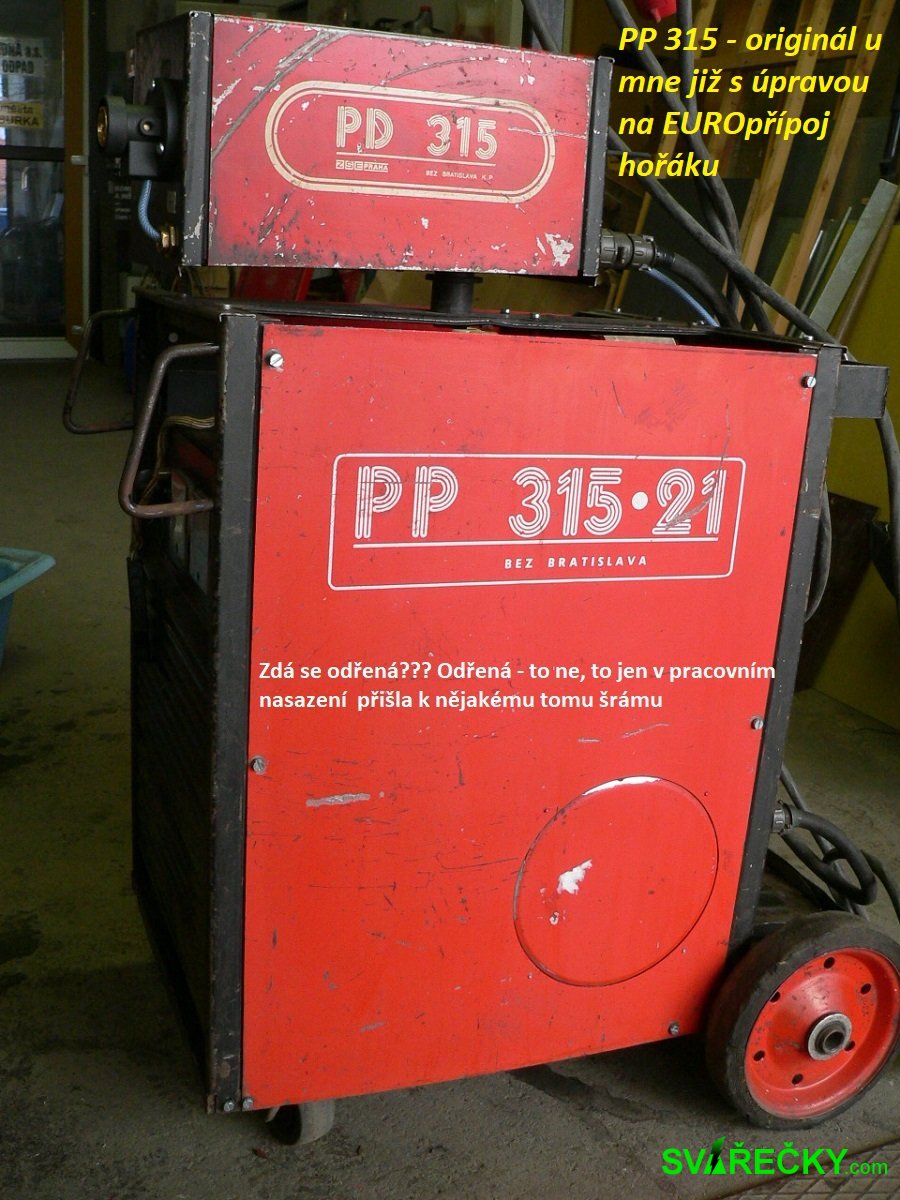

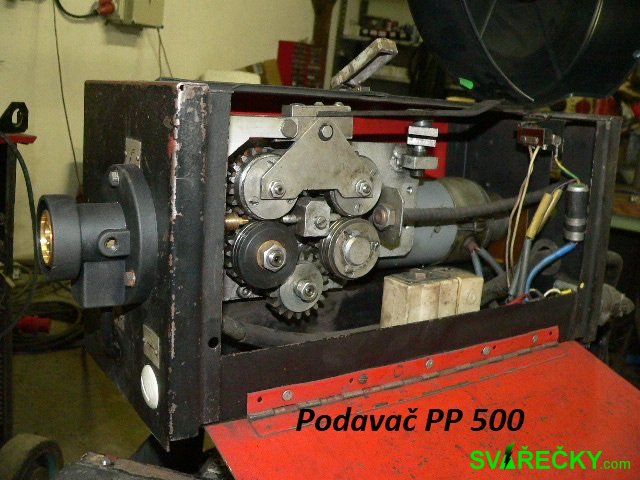

PP 315  i PP 500 jsou vzducem chlazené zdroje. PP 500 je opatřeno chlazením hořáku a podavač má čtyři kladky

  Technické parametry:

DZ 100%  ............................ 270A

DZ   60%  .............................315A

hovoří za mnohé.

Ze stejné konstrukce vychází svářečka PPC 315 a PPC 500. Po roce 1990 se konstrukce změnila a následnická společnost Danubus Elektrik už plně používala k řízení jednotku pod označením GMAW.

Závěr?

Jak už jsem psal -  přežívají mezi námi díky:

a/ svým vlastnostem

b/ povědomí majitelů jaký je to zdroj

c/ opravitelnost a snadná údržba

d/ nezájmu šrotařů, neboť transformátor má Al vinuti

Tak pokud ji vlastníte, věnujte PPxxx pozornost. Je to Váš nezdolný majetek v oboru sváření. Jen pozor na ty servismeny a obchodníky, kteří mají jen jedno na srdci:

"vykopat" ten starý krám z Vašich dveří a natlačit Vám něco moc dobrého a daleko lepšího než je PPxxx.

Zdeněk Štěpánek
