KS 250.

KS 250 výrobek ČKD PRAHA

KS 250 opravuje firma Štěpánek  kontakt: stepanek@svarecky.com  tel.: 603 53 10 32

Na úvod je dobré poznamenat, že zařízení KS 250 je staré 20 a více let. Můžete se setkat s různými potížemi

od myší sežraných kábliků až po kombinované závady.

Silový transformátor je tak dobře proveden, že je prakticky běžným provozem nezničitelý!!!

SOFTSTART - v případě potřeby je možné vybavit KS 250 softstartem - bez použití stykače či relé - vymění se 'pouze' jistič ve stroji

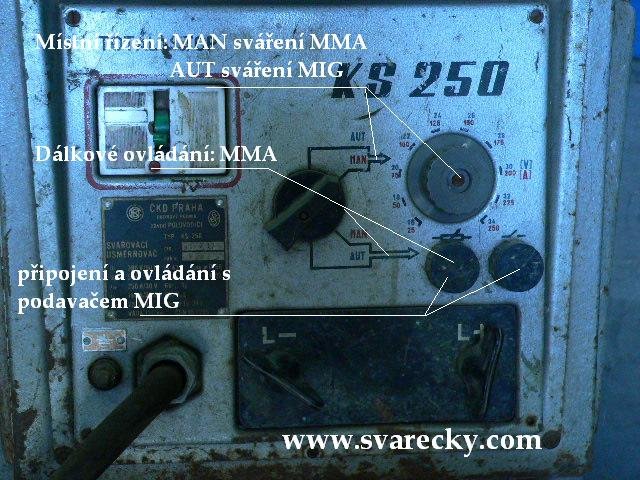

Charakteristické naměřené hodnoty napětí na výstupu + - při poloze přepinače funkcí:

AUT - místní ovládání ...................................18 - 34 V

MAN - místní ovládání ..........................................54 V

střední poloha / neoznačená/ ...............................0 V

MAN - dákové ovládání  ........................................ 0 V

AUT - dálkové ovládání ........................................ 10V



Poruchy:

Výstupní napětí ve všech polohách přepinače je 0 V, prověřte:

- napájcí transformátor 380/127V

- potenciometr 1K WN .....

- přepinač funkcí - prach a oxidace dělá své

- silové spoje

- jednotku řízení

Výstupní napětí v poloze přepinače 'MAN - místní' je cca 38V, prověřte:

- silové spoje na sekundární straně transformátoru

- tyristory a jejich kabeláž

- jednotku řízení

Zařízení při sváření nelze regulovat a pálí, prověřit:

- bočník a jeho kabeláž

- jednotku řízení



Jednotku řízení Vám opravíme adresa je na stánce kontakt.



Úspěch při opravě Vám přeje

                                 Zdeněk Štěpánek
