KS 350.

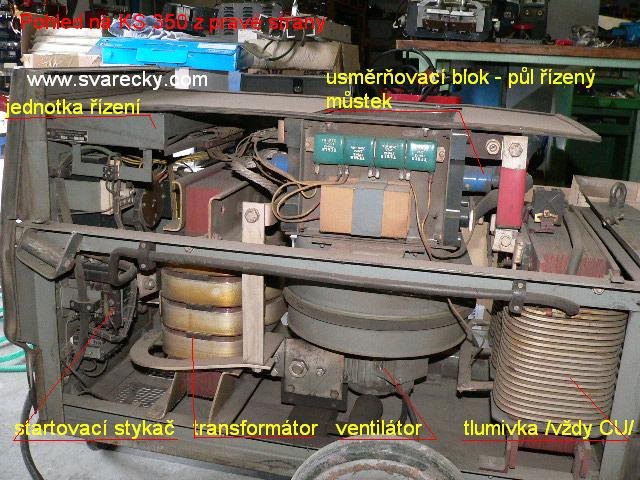

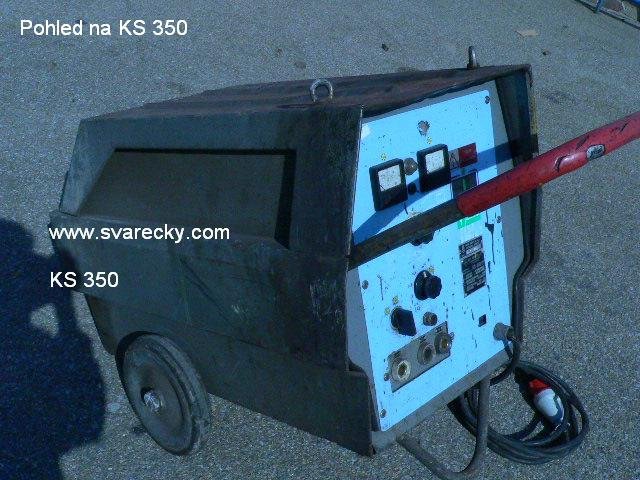

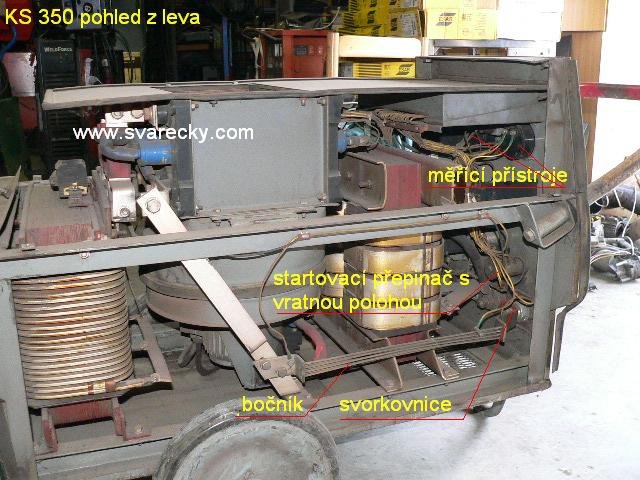

KS 350 svářečka ve fotografiích

myslím, že jsou to sposlední pohledy /vyjma muzea/ na KS 350.

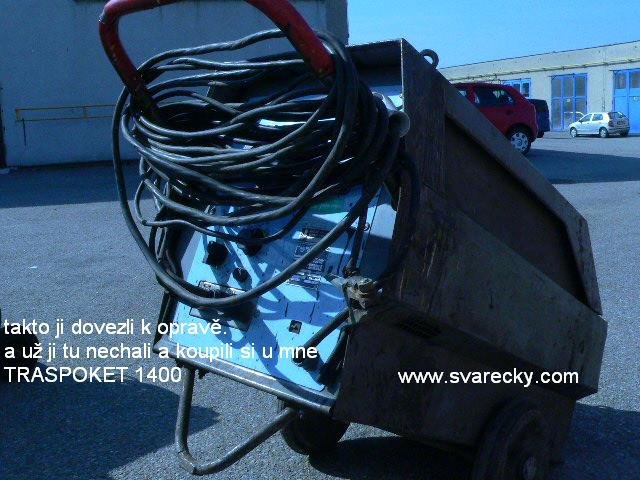

Fenomén - sběrači kovů - TI JI ZCELA VYSBÍRALI

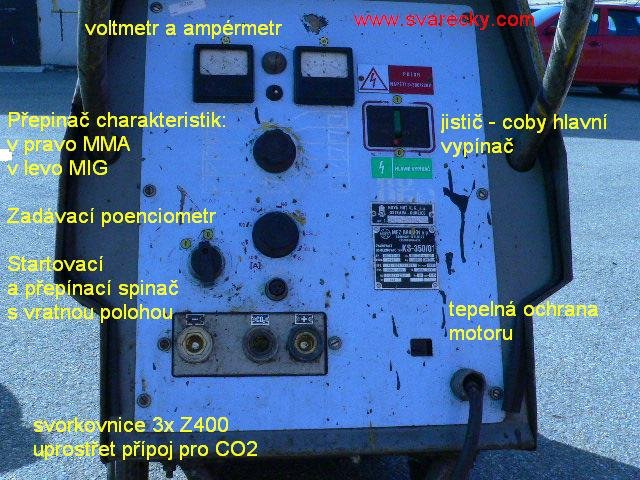

Ještě malý popis ovládacích prvků:

Spinač mezi voltmetrem a ampérmetrem - nikdy jsem nezkoumal jeho funkci. Při sepnutí

jsem nepozoroval nějaké změny, snad ovlivňuje funkci CO2, ale ani tu jsem niky nezkoumal.

Spouštěcí hlavní spinač - má tři tabilní polohy a dvě polohy vratné.

Při sepnutí směrem vzhůru: /místní ovládání/

připojí zařízení vratnou polohou pomocí stykače zařízení na síť a stabilní poloha zajistí přepnutí ovládání proudu na knoflík na vsvářečce /místní ovládání/

Při sepnutí směrem dolů: /dálkové ovládání/

vratná poloha má tutéž funkci jako směrem vzhůru. Stabilní poloha zabezpečí přepnutí ovládání svářecího proudu z dálkového ovladače, jehož konektor je umístněn pod potenciometrem.

Vratná poloha je jak při sepnutí směrem vzhůru tak směrem dolů

Přepinač charakteristik:

pro sváření obalovanou elektrodou se využívá ploché charakteristiky z leva do prava je to šestá charakteristika.

Při její volbě se na voltmetru objeví napětí cca 54V a při otáčení potenciometrem se jeho velikost nemnění.

Ostatní polostrmé charakteristiky využijí jen odborníci.

Charakteristky v levé části jsou určeny pro sváření MIG
